有效容積: 0.37-8m³
生產能力: 0.2-8m³/min
應用范圍: 有色黑色金屬、煤瑩石、滑石等。

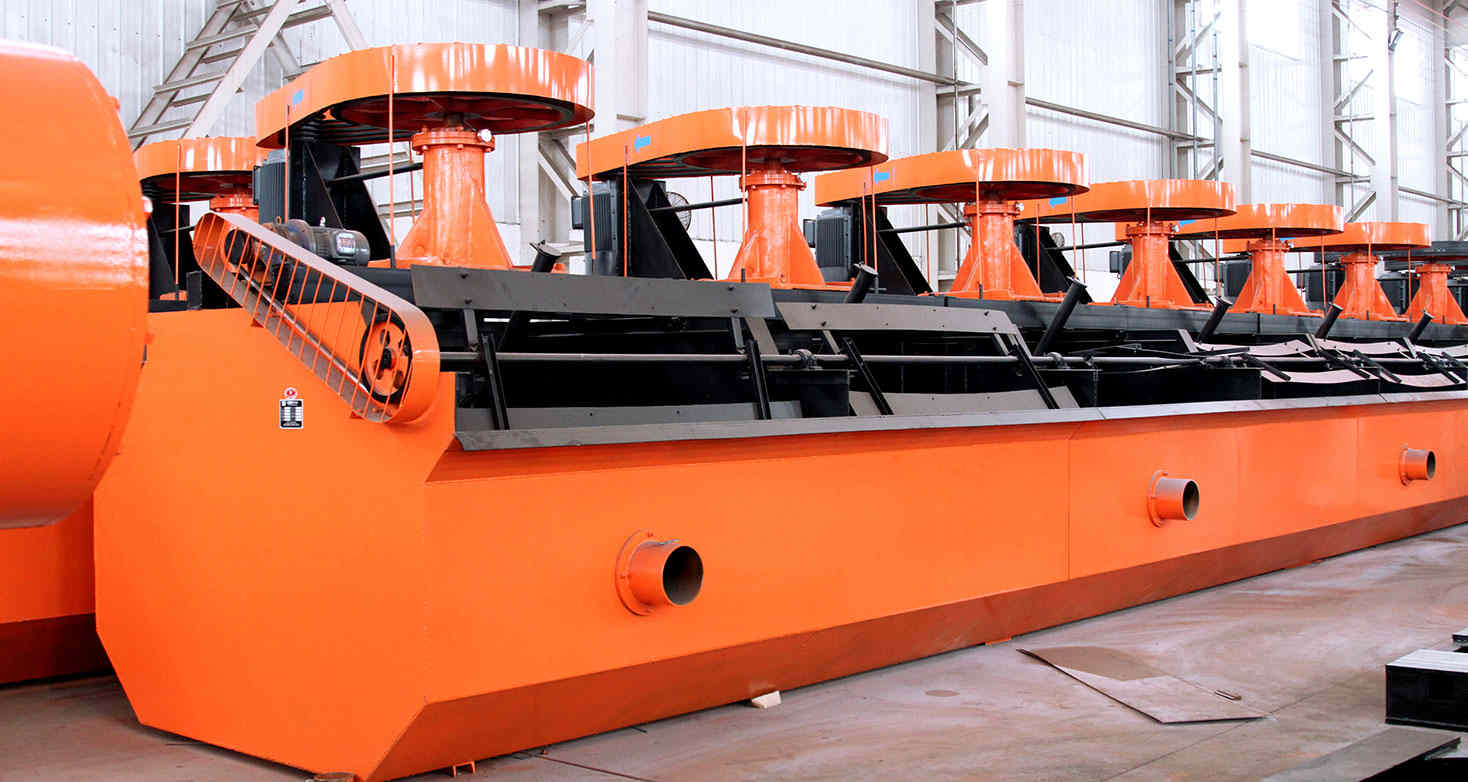

bf浮選機是一種結構新穎的既能自吸空氣又可自吸礦漿的浮選機，bf浮選機是專門針對鐵精礦反浮選的工藝特點專門研制的一種高效分選設備，該浮選機與其他浮選設備相比，浮選作業間水平面配置，不需輔助設備，流程配置簡單，變動靈活。且易損件的使用壽命可延長一倍以上，可用于各種金屬、非金屬礦物的選別。

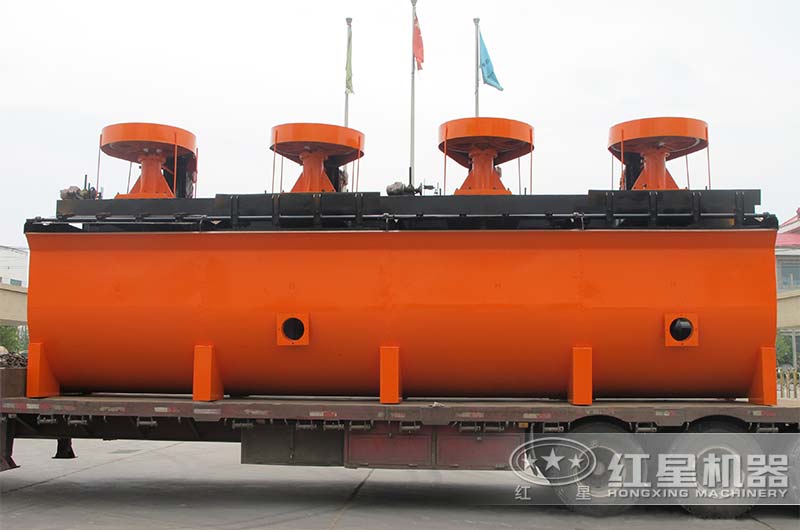

浮選機發貨
BF浮選機主要由葉輪、蓋板、主軸、 、槽體等組成。整個葉輪結構安裝在槽體主梁上，由電動機通過三角皮帶驅動。本機結構特點為葉輪由閉式雙截錐體組成，可產生強的礦漿下循環。本機還可以設有礦漿的自控裝置，調節液面。
紅星機器生產的BF浮選機采用“Ｕ”型槽體、空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。在葉輪腔中還裝置了多孔圓筒形空氣分配器，使空氣能預先均勻地分散在葉輪葉片的大部分區域，提供了較大的礦漿－空氣接觸界面。

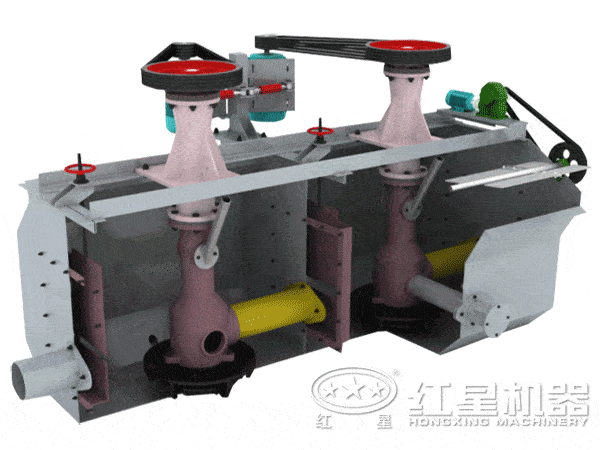

浮選機工作原理
BF浮選機為SF浮選機的改進型，其 點可使礦漿循環合理，能 度地減少粗砂沉淀，且功耗電量低。它的主要特點是保持了“ A”型浮選機的自吸空氣和礦漿的優點，不需階 梯配置，紅星返回不需泡沫泵。但與“A”型浮選機相比，吸氣量大，葉輪周速低，葉輪與蓋板間隙大，磨損輕。采用該類型浮選機可方便流程布置，對流程復雜，選別段數多的中小選廠尤為合適。
1、吸氣量大、功耗低。
2、每槽兼有吸氣、吸漿和浮選自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更。
3、槽內礦漿為下循環，有利于粗粒礦物的懸浮回收。
4、設有礦漿面的手控、自控和電控裝置，調節方便。
5、葉輪由閉式雙截錐體組成，可產生強的礦漿下循環。

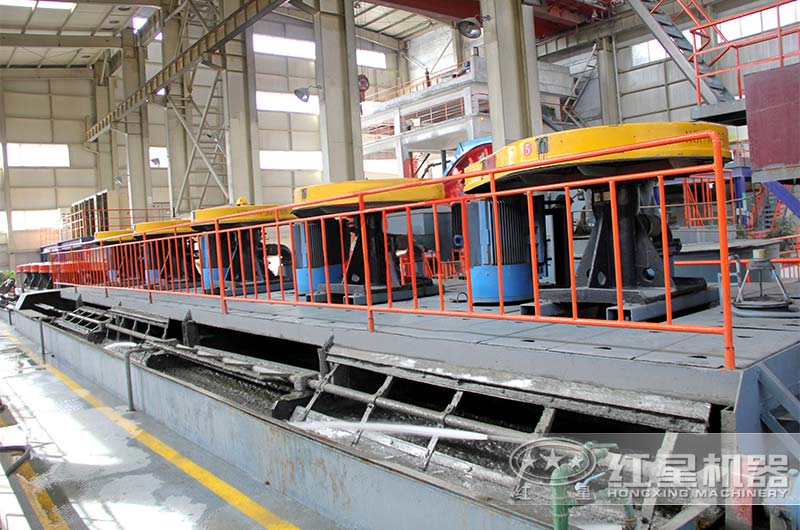

浮選機現代化車間實拍
浮選機是選礦浮選工藝的重要設備，浮選機的浮選效果直接影響了整個浮選工藝的效率及正常運行，因此，浮選機的浮選效果是用戶選購浮選機的重要指標。浮選機的浮選效果不僅受到礦粒、礦漿、藥劑等因素的影響，其關鍵影響因素是浮選機的質量。因此，用戶在選購浮選機時，一定要選購正規生產廠家生產的浮選機，如擁有國內知名品牌的紅星機器生產的浮選機。
浮選機現場
1、葉輪機構組裝好后，裝在槽體上的主梁上找正，要保證主軸與水平面垂直。
2、葉輪和大皮帶輪組裝前，必須進行靜平衡試驗，其不平衡力矩都不得大于500克/厘米。組裝時，要保證所要求葉輪與蓋板之間的軸向及徑向間隙（軸向間隙6-10毫米，徑向間隙12毫米）。
3、要求刮板軸線水平、同心、運轉靈活，中間箱和尾礦箱閘門比富調節靈活。
4、相鄰兩單槽的聯接以及給礦箱、中間箱與槽體的聯接設計采用螺栓聯接，各聯接處不得漏礦。如制造廠與使用單位商定后可改為焊接聯接。
5、組裝完畢后，出廠前進行試運轉，檢查軸承是否發熱，機械運轉是否正常，有無異常現象。

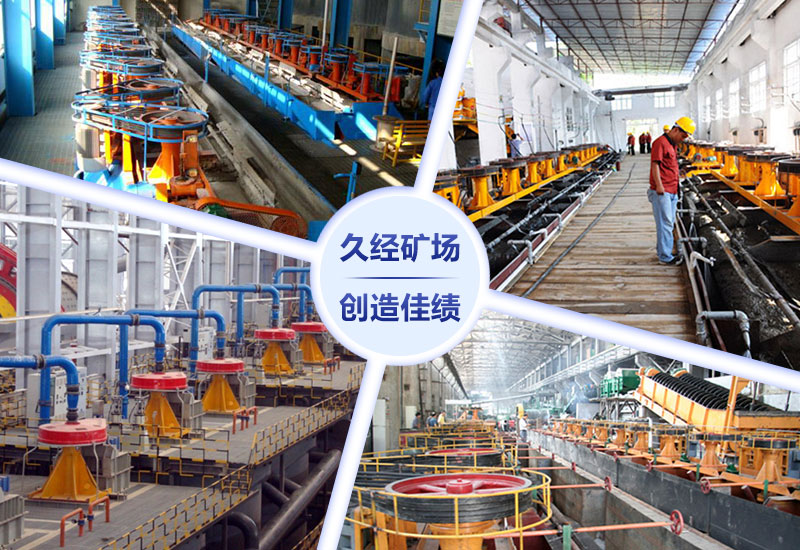

浮選機現場實拍拼圖
1、浮選機的工作能力和工作時間像其他機器一樣是由維修確定并保持對所有的3-4個月的工作一部分的正常工作的主要部分進行了認真檢查，但在新的浮選機的工作較初幾個月應經常檢查。
2、只有熟練的人員可以進行檢查。
3、為了確保易損件及時更換，以減少停機時間，我們必須始終在倉庫保留一套完整的零件。根據不同的情況下，來確定易損件的使用日期和儲備量。
4、必須保證給予浮選機操作人員的一些技術指導和培訓，使他完全熟悉機器。
| 類別 | 規格型號 | 有效容積（m³） | 處理能力（m³/min） | 主軸 刮板 | 槽體尺寸（長×寬×高）（m） | 單槽重量 | |||
| 功率 | 轉速（r/min） | 轉速（r/min） | 功率 | ||||||
| XJK型浮選機 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
| XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
| XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
| XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
| XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
| SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
| SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
| SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
| SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
| SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
| SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
| SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
| SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
| JJF型浮選機 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
| JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
| JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
| JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
| JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
| JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 | |
